针型阀尺寸图/尺寸表

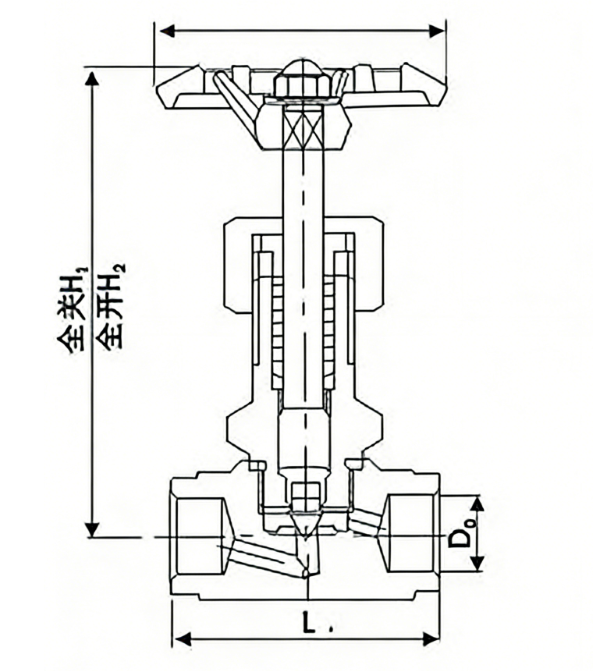

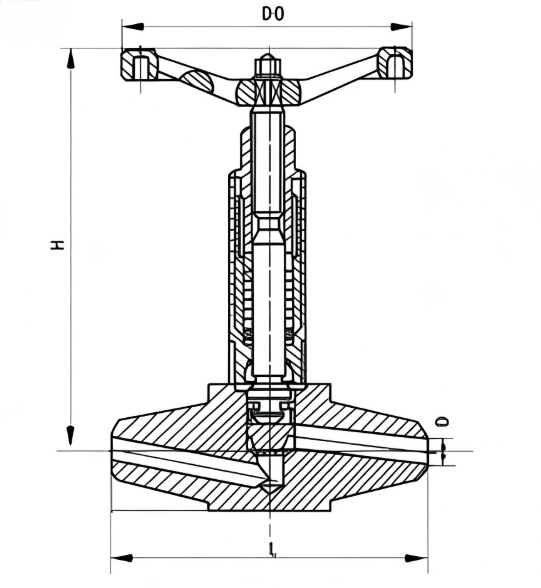

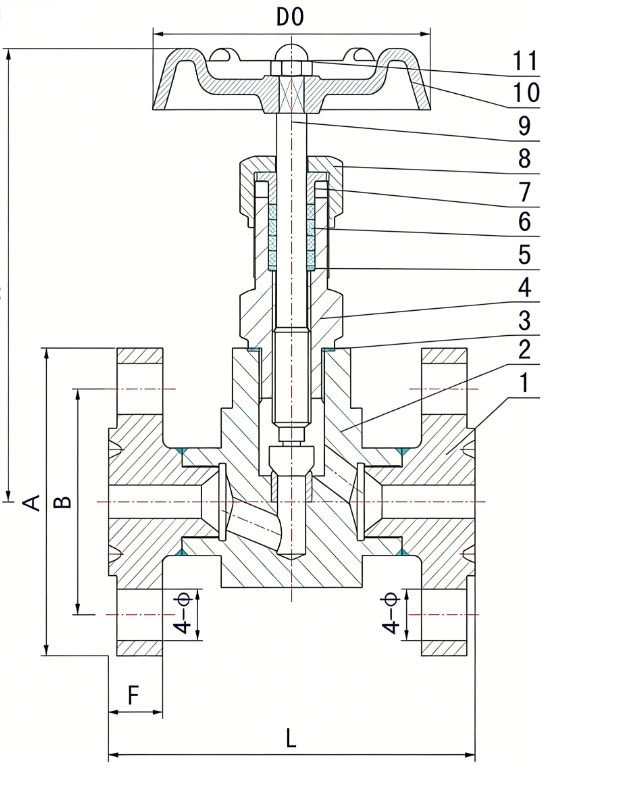

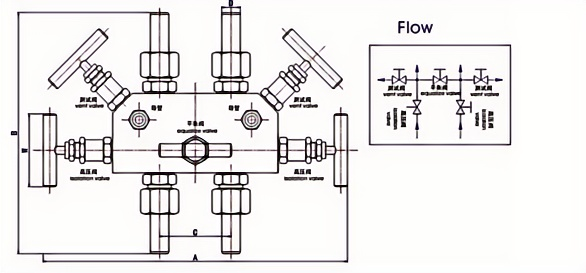

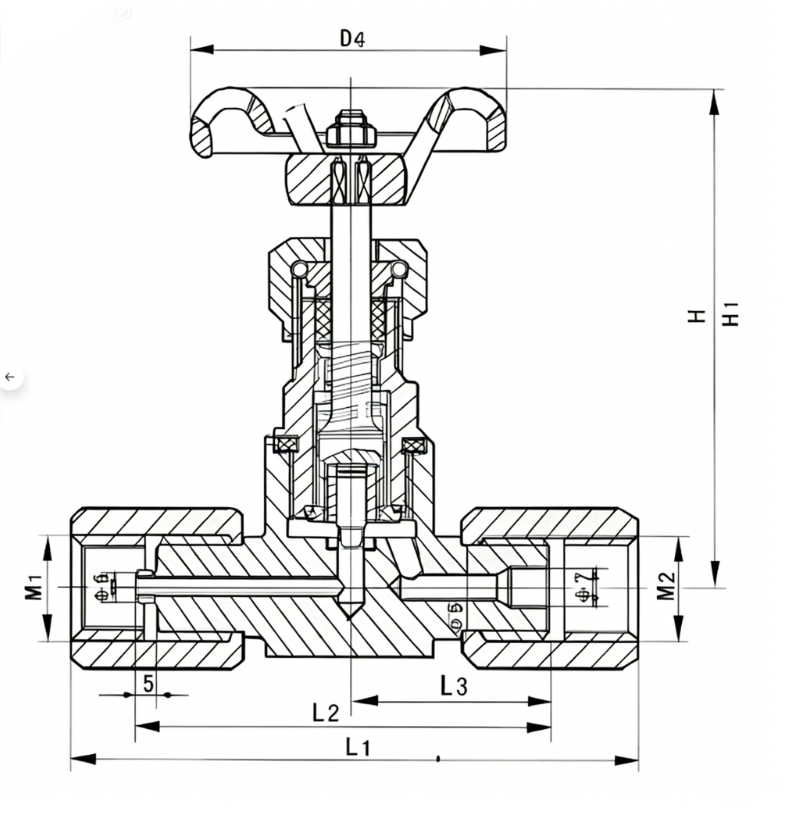

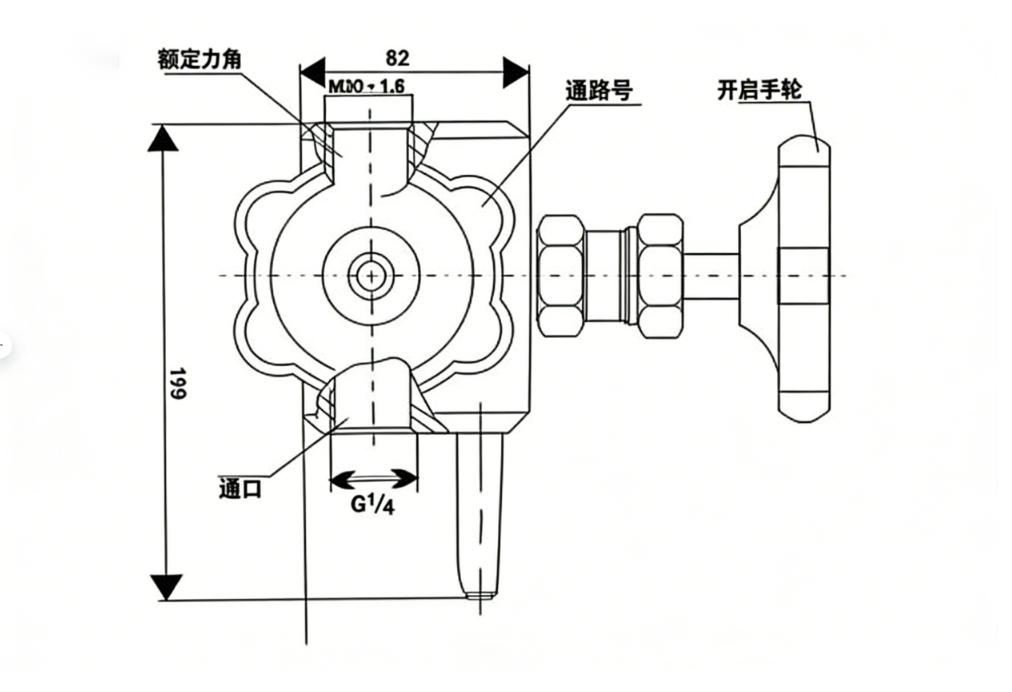

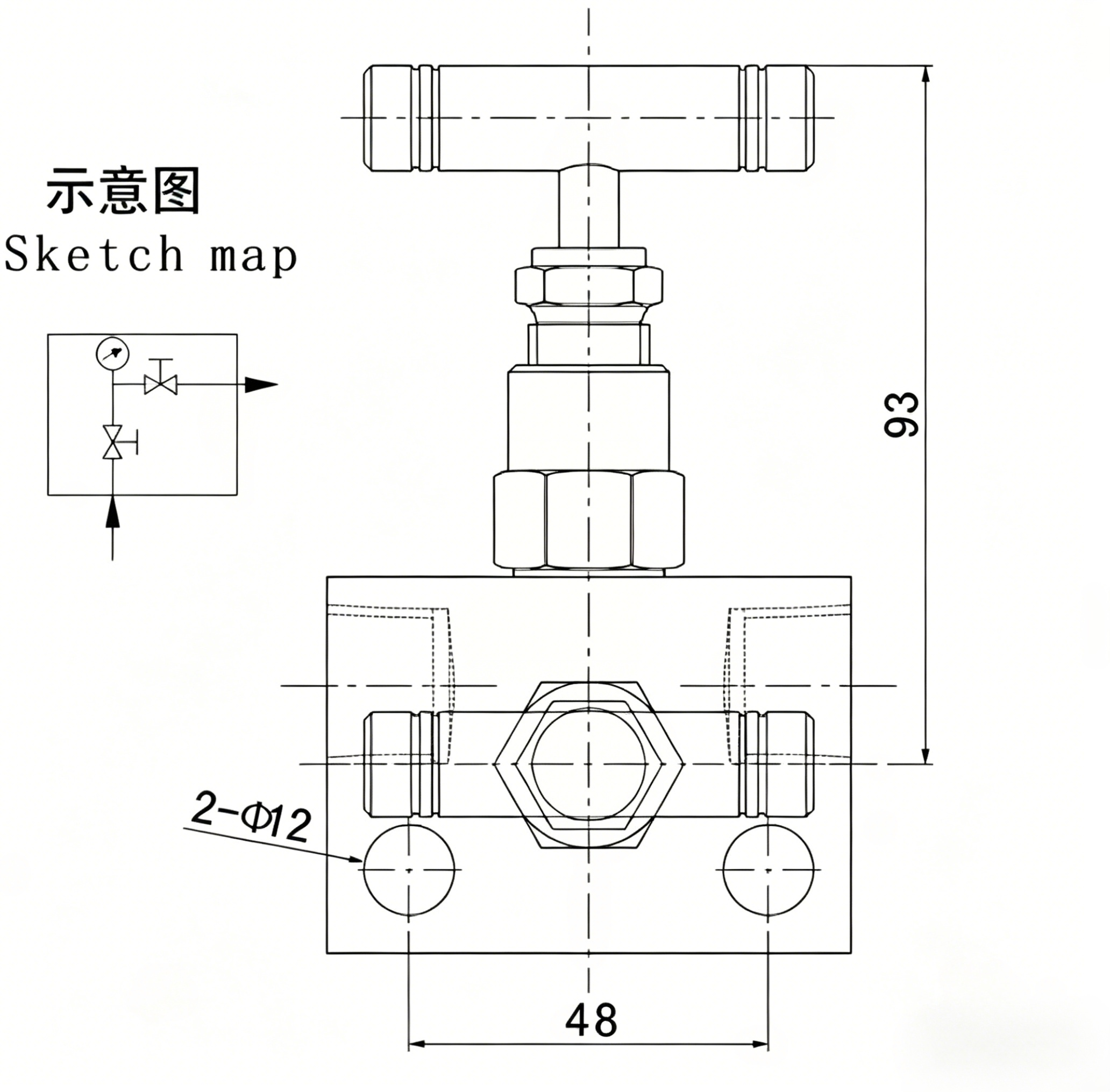

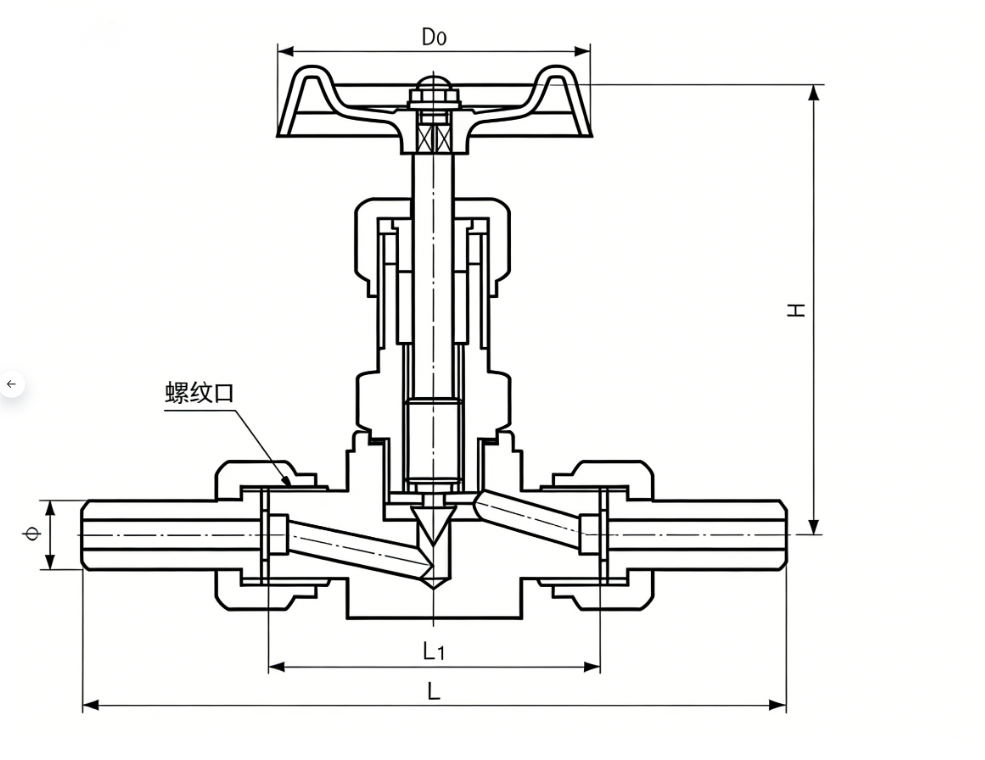

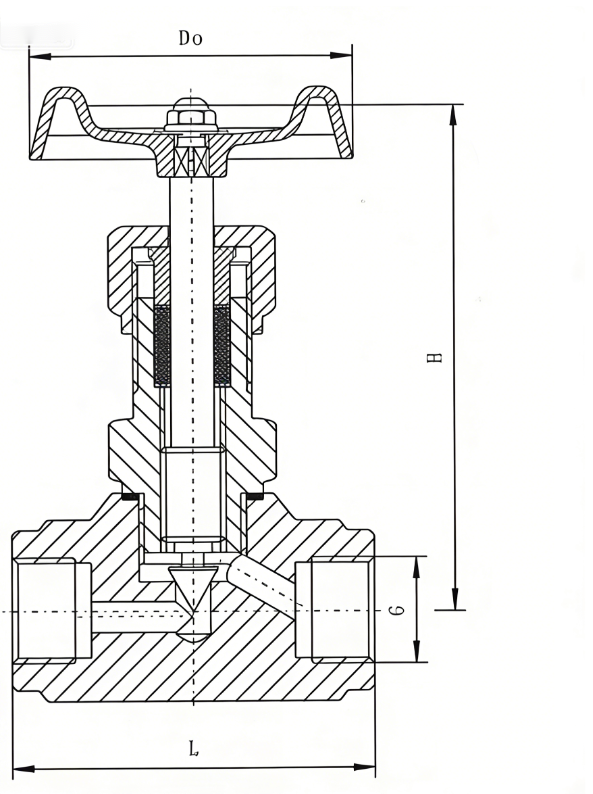

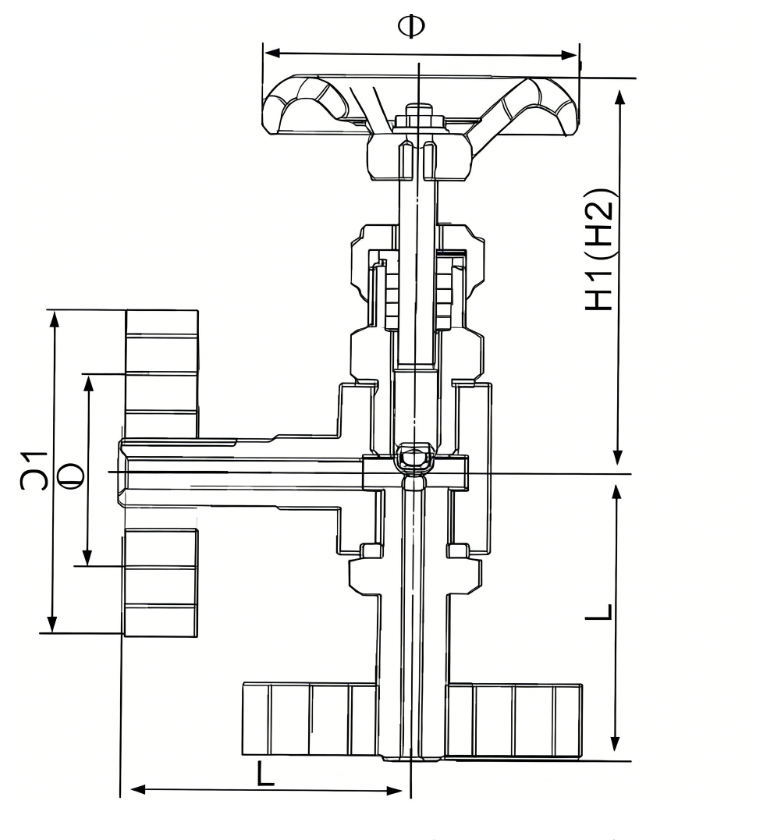

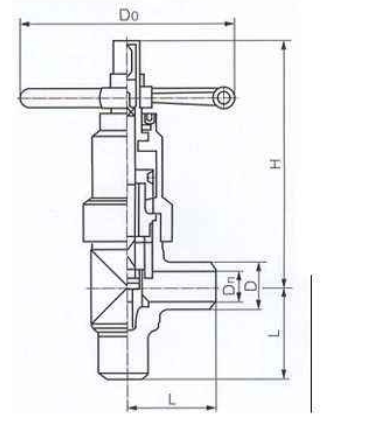

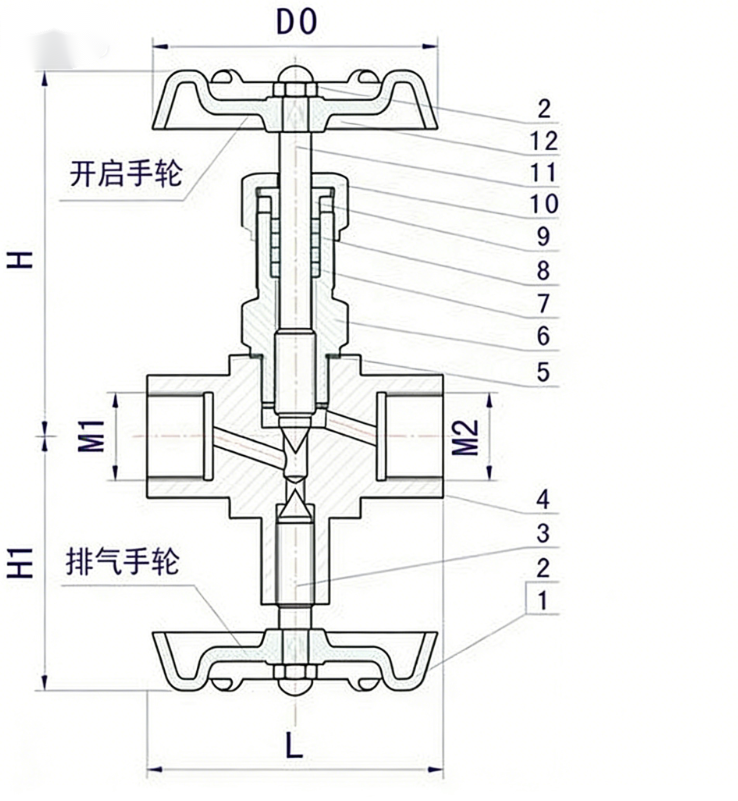

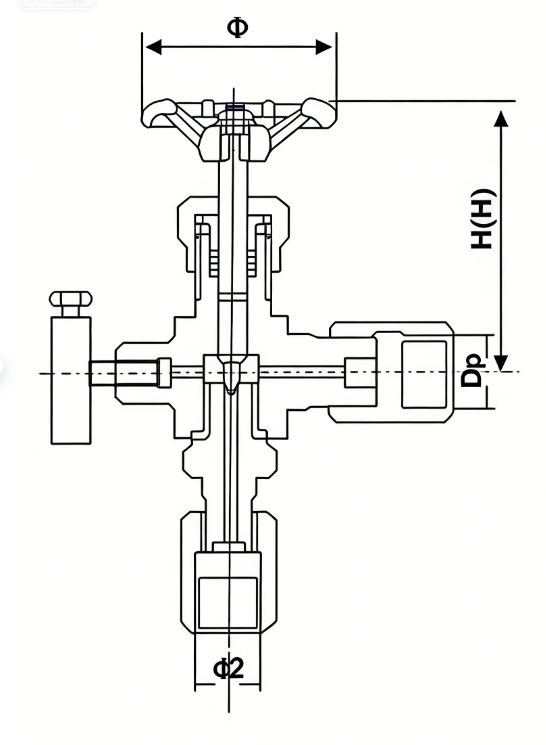

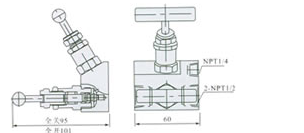

针型阀尺寸图是用于标注针型阀外形轮廓、结构尺寸及接口连接参数的技术图纸，是工程设计、管道布置及阀门选型的重要参考依据。针型阀行业标准JB/T 7747规定了其结构形式及参数要求，涉及内螺纹、承插口、最小壁厚等关键尺寸标准。尺寸图的核心内容包括外形尺寸（结构长度L、总高度H、手轮直径Do）、接口尺寸（螺纹连接时标注螺纹规格M及接管尺寸Ф；卡套连接标注卡套接口管径；焊接端标注接管尺寸及连接尺寸）、阀体最小壁厚及重量数据。根据阀门结构类型不同，标注重点有所差异，尺寸表通常按阀门型号—公称通径—压力等级的维度组织数据。针型阀网提供全系列针型阀产品尺寸图及尺寸表，覆盖各类型号规格。
